棒磨机

人气:

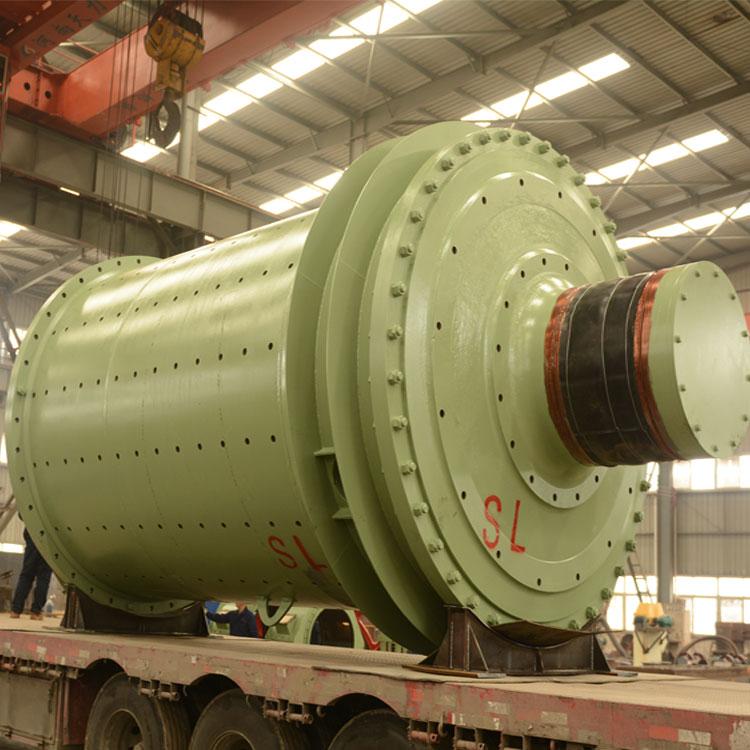

棒磨机

索取报价 技术咨询技术咨询

热线电话24小时销售热线:13879788671

【产品简介】

棒磨机 是一种筒体内所装载研磨体为钢棒的选矿用磨机。棒磨机一般是采用湿式溢流型,可作为一级开路磨矿使用,广泛用在人工石砂、选矿厂、化工厂电力部门的一级磨矿。磨机主要由电机、主减速器、传动部、筒体部、主轴承、慢速传动部、进料部、出料部、环形密封、稀油润滑站、大小齿轮喷射润滑、基础部等组成。主减速器为平行轴、硬齿面。棒磨机是异步电动机通过减速器与小齿轮联接,直接带动周边大齿轮减速转动,驱动回转部旋转,筒体内部装有适当的磨矿介质——钢棒,磨矿介质在离心力和摩擦力的作用下,欲磨制的物料由给料部连续地进入筒体内部,被运动着的磨矿介质粉碎,并通过溢流和连续给料的力量将产品排出机外,以进行下一段工序处理。

u=1330928268


【工作原理】

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业

【优势特点】

1)钨锡矿和其他稀有金属矿的重选或磁选厂,为了防止过 粉碎引起的危害,常采用棒磨;
2)当用二段磨矿流程时,如果第一段是从20~6毫米磨到3~1毫米,采用棒磨作第一段磨矿设备时,生产能力较大,效率也较高。因为一定重量的棒荷比同重量球荷的表面积小得多,所以作第二段细磨时,棒磨比球磨的生产率和效率都低;
3)棒磨机在某些情况下可以代替短头圆锥碎矿机作细碎。当处理较软的或不太硬的矿石(尤其 是粘性大的矿石),用棒磨将19—25毫米(甚至32毫米)的矿石磨到6—10目时,比用短头圆锥碎矿机与筛于成闭路时的配置简单,成本也较低,并且可以使碎旷车间的除尘简化。对于硬矿石,用短头圆锥碎矿机与筛子成闭路的办法可能较经济。在设计中究竞选用球磨还是选用棒磨,必须根据具体情况制订方案加以比较才能确定。


【产品结构】

  棒磨机主要由电机、主减速器、传动部、筒体部、主轴承、慢速传动部、进料部、出料部、环形密封、稀油润滑站、大小齿轮喷射润滑、基础部等组成。主减速器为平行轴、硬齿面。


【技术参数】

规格型号筒体规格(mm)筒体传速(r/min)装棒重量(t)给料粒度(mm)排料粒度(mm)产量(t/h)电机
功率(kw)
外形尺寸
长×宽×高(mm)
重量(kg)
直径长度
MB0918 900 1800 29.0-313 2.3 <25 0.16-5 1.6-6 22 5900*2365*2015 4200
MB0924 900 2400 29.0-35.4 3.1 <25 0.16-5 2.9-10 30 5250*2480*2127 5300
MB1224 1200 2400 27.0-34.0 6.5 <25 0.16-5 5.0-13 37 5829*3867*2540 11800
MB1530 1500 3000 26.5-29.5 11.5 <25 0.16-5 6.0-25 90 7635*3329*2749 18170
MB1830 1800 3000 21.6-22.8 17.5 <25 0.16-5 4.8-28 155 8007*3873*3023 35000
MB2130 2100 3000 19.2-21.0 23.5 <25 0.16-5 12.6-30 210 9000*2800*3800 43000
MB2136 2100 3600 19.0-21.0 23.2 <25 0.16-5 15.1-45 245 9600*2800*3800 48000
MB2736 2700 3600 17.2-18.5 47.0 <25 0.16-5 25.0-75 400 10870*6100*4950 71500
MB2740 2700 4000 17.2-18.5 51.0 <25 0.16-5 27.7-90 430 11500*6100*4950 73600
